Senzorika: bežični senzori temperature i vlažnosti za hladnjače i magacine

Lizzard Solutions je za Senzoriku projektovao TH1B, BLE senzor na bateriju, i CC1, cloud gateway sa LTE-M / NB-IoT vezom. Oba uređaja su u fazi prototipa, a paketi za proizvodnju su spremni.

Pogledajte sajt uživo ↗

Problem

Hladnjače i magacini moraju stalno da prate temperaturu i vlažnost. Žičani senzori su skupi za postavljanje, a bežični imaju smisla samo ako dugo rade bez menjanja baterija.

Senzorika je naša linija proizvoda koja to rešava: mali bežični senzori koji preko gateway-a šalju podatke u cloud.

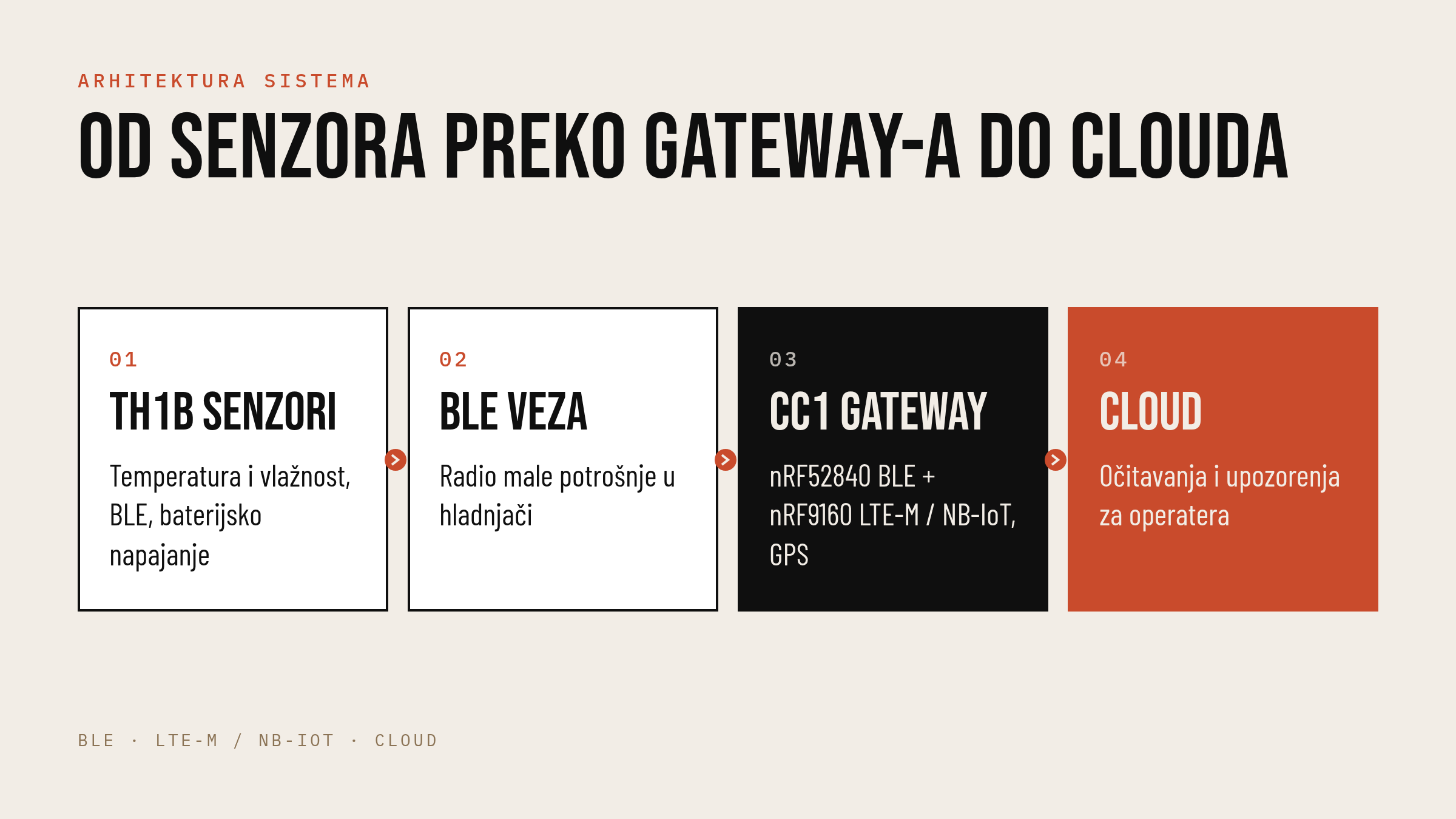

Arhitektura sistema: TH1B senzori, BLE veza, CC1 gateway sa LTE-M / NB-IoT, cloud
Od senzora preko gateway-a do clouda

Naše rešenje

Projektovali smo dva uređaja.

TH1B senzor. Bežični BLE senzor na Nordic nRF52840 i Bosch BME280. Kompaktna 4-slojna ploča je projektovana u KiCad 9 za mašinsku montažu. Radi na jednoj primarnoj litijumskoj AA ćeliji (Li-SOCl2, 3,6 V), sa ciljem da radi godinama bez punjenja. Koncept kućišta je polucilindar sa ventilacijom i LED diodom; dve polovine se spajaju u cilindar.

CC1 cloud gateway. Prikuplja merenja preko BLE-a (nRF52840) i šalje ih u cloud preko LTE-M / NB-IoT mreže (nRF9160), uz GPS. Napaja se direktno sa 220 V uz izolaciju od mreže, ima RGB LED koja pokazuje status veze sa cloudom i 4-slojnu ploču.

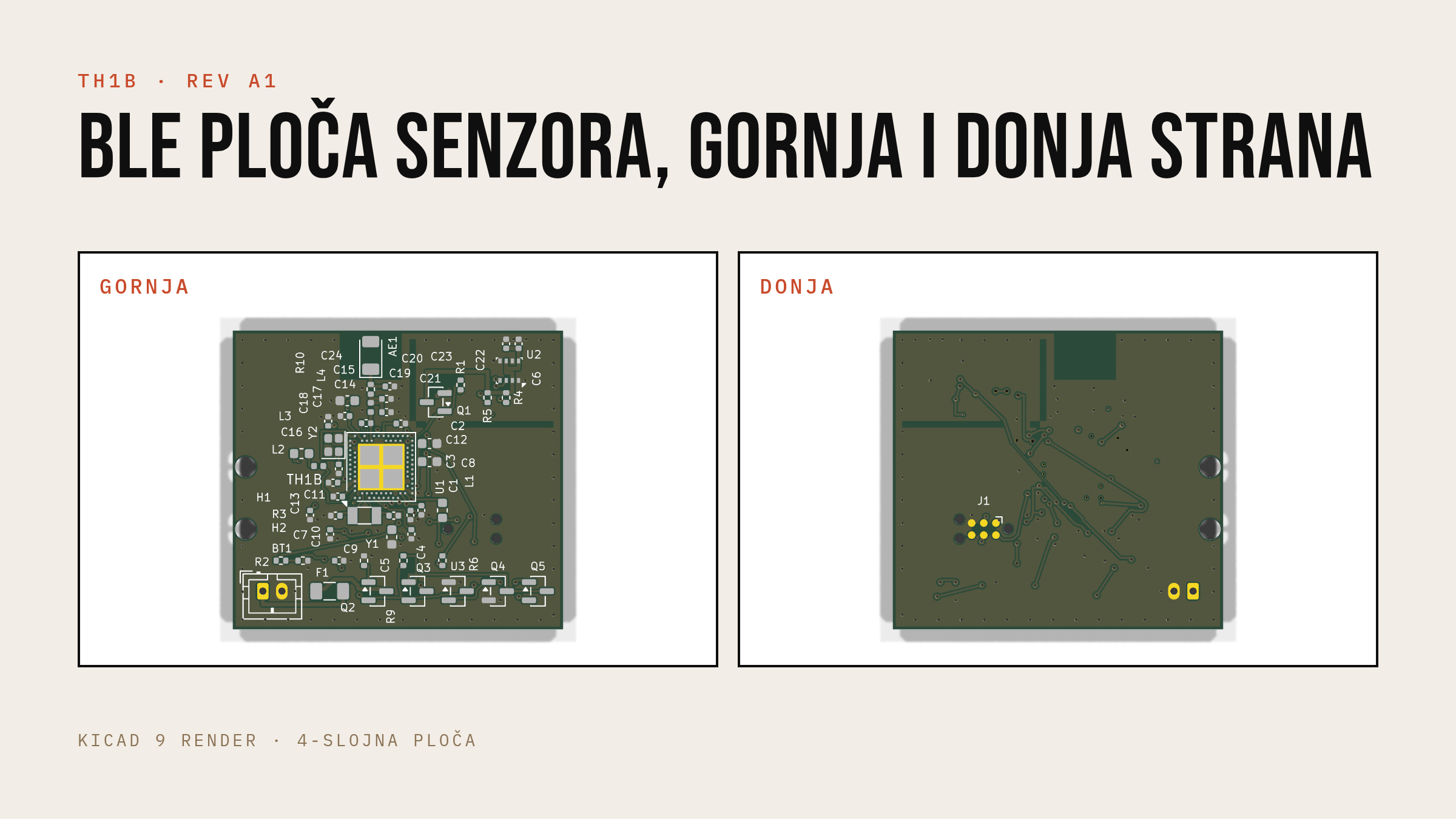

KiCad render TH1B ploče senzora, gornja i donja strana
TH1B rev A1 ploča, gornja i donja strana

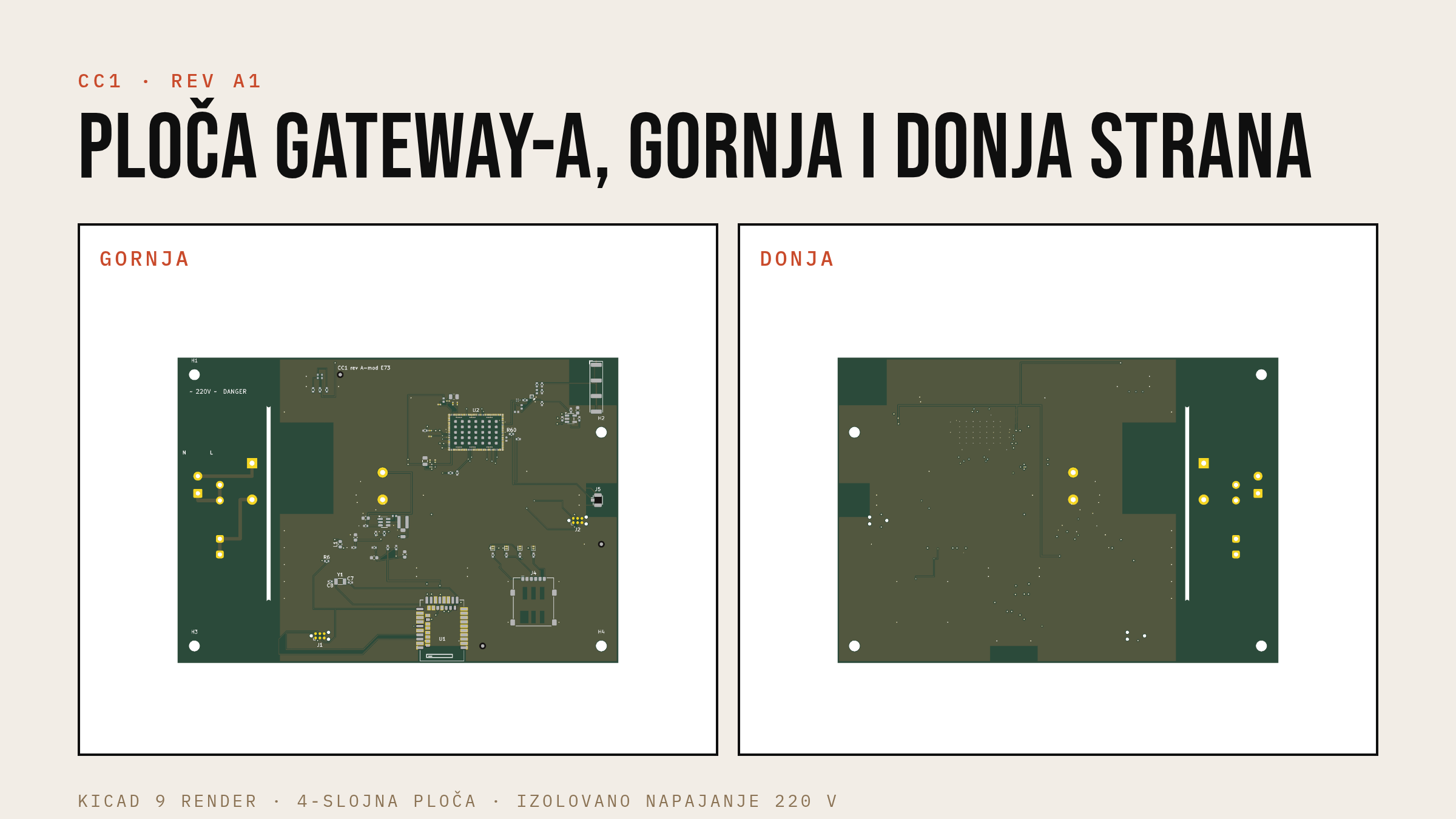

KiCad render CC1 gateway ploče, gornja i donja strana
CC1 rev A1 gateway ploča, gornja i donja strana

Kako funkcioniše

1. TH1B senzori mere temperaturu i vlažnost i šalju merenja preko Bluetooth Low Energy veze.

2. CC1 gateway prima merenja preko BLE-a i prosleđuje ih u cloud preko LTE-M ili NB-IoT mreže.

3. RGB LED na gateway-u odmah pokazuje status veze sa cloudom.

4. Senzori se pakuju po 100 komada u kutiju, u dva sloja, a transport prati pravila za litijumske baterije.

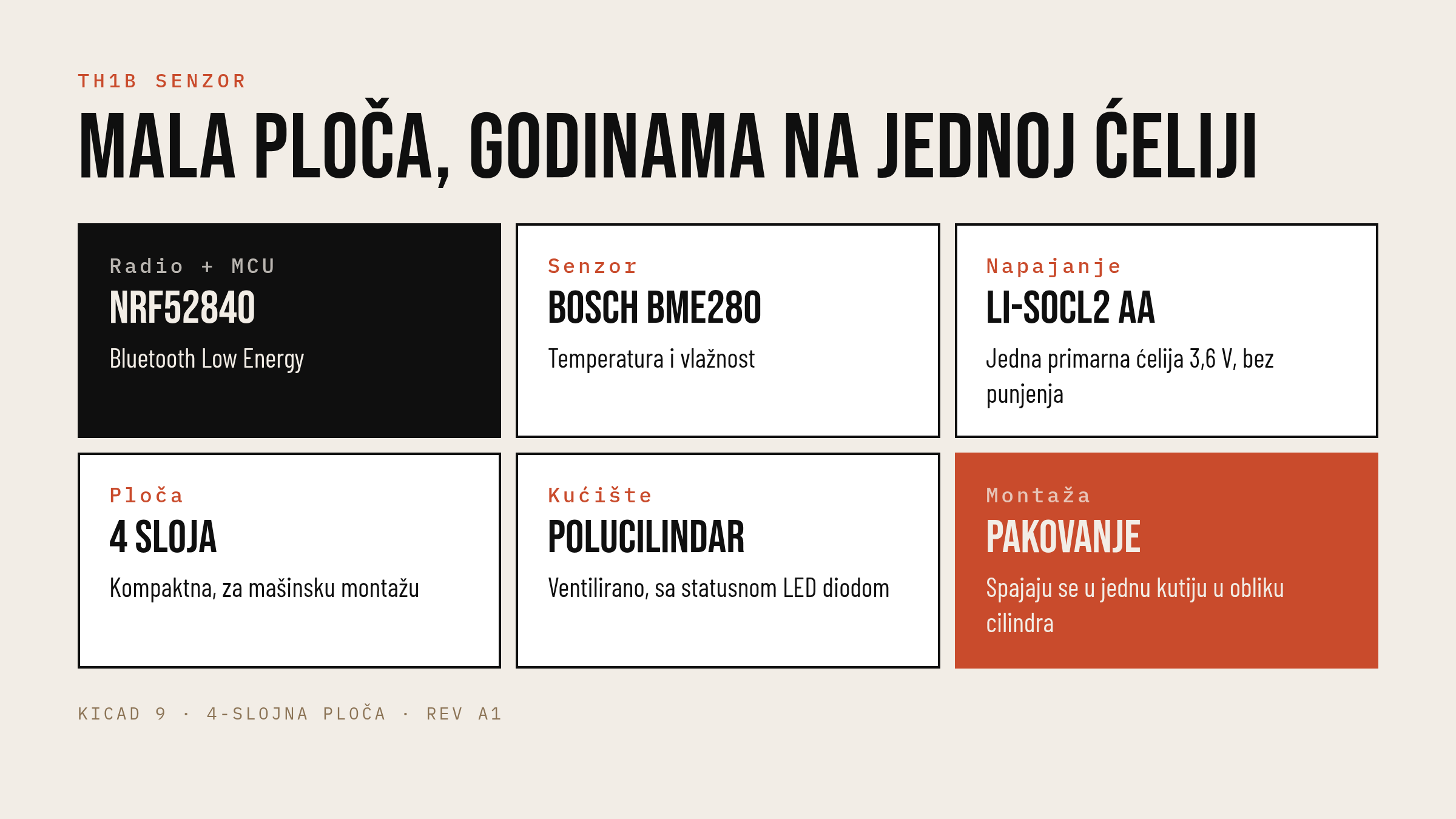

TH1B: nRF52840, BME280, Li-SOCl2 AA ćelija, 4-slojna ploča, kućište polucilindar
TH1B ukratko
Senzorika TH1B bežični senzor temperature i vlažnosti, render kućišta
Render kućišta TH1B
Pakovanje Senzorika TH1B: kutija u obliku cilindra sa Senzorika logom, render
Pakovanje TH1B: kutija u obliku cilindra

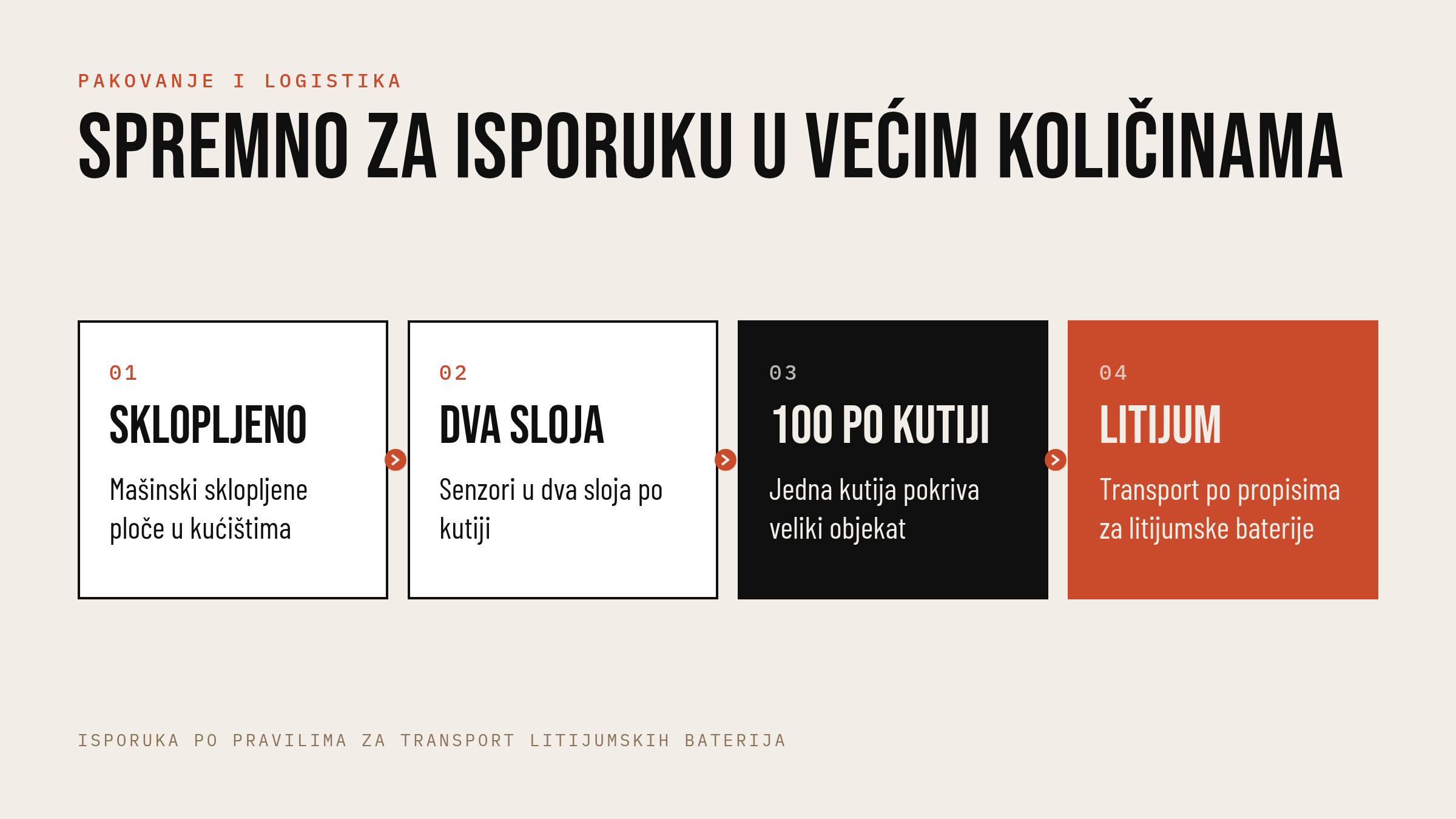

Pakovanje: sklopljeni senzori, dva sloja, 100 po kutiji, pravila za transport litijumskih baterija
Pakovanje i transport

Tehnologije

- Nordic nRF52840 (BLE)
- Nordic nRF9160 (LTE-M / NB-IoT, GPS)
- Bosch BME280
- Li-SOCl2 AA primary cell (3.6 V)
- KiCad 9, 4-layer PCBs
- Isolated 220 V supply (CC1)

Rezultati

1. TH1B je prošao DRC i paket za proizvodnju (rev A1) je spreman; prototip još nije poručen.

2. CC1 rev A1 je spreman za poručivanje, delovi se još nabavljaju.

3. Projekat je u fazi prototipa, pa rezultata sa terena još nema.

Naš proizvod · prototip

Senzorika je naš proizvod. Softver je testiran na gotovoj razvojnoj ploči, bez baterije. Namenski hardver je u prototipu. Nema rezultata o bateriji niti sa terena.
